GM-T02型多功能通道测试仪

发布时间:2006-4-13 14:56:02   被阅览数:3388次

1.产品概述
GM-T02型多功能通道测试仪是针对电气化铁路远动系统音频模拟通道故障率高的特点,为满足现场工程师对音频远动通道的测试、维护需求而开发的智能型、便携式通道测试设备。
GM-T02型多功能通道测试仪采用四线全双工的通信方式,可采用调相、调频等方式对音频信号进行调制解调。GM-T02提供给用户3个音频线接口和1个针式DB9的RS232数据通信口,3个音频线接口分别为音频信号的输入、输出和侦听接口,RS232数据通信口用于对通道接收、发送数据的监视。GM-T02提供功放、衰减、通信方式、升降电平、FSK/DPSK、发数据等多个功能按键,使用户可方便地进行音频载波信号侦听、衰减电路投切、主呼/应答通信方式的改变、发送电平的提升和降低、调频和调相方式的切换、通道自发自收的测试,同时测试仪还提供多个功能指示灯以便于通道状态的观察。
GM-T02型多功能通道测试仪体积小巧,功能强大,是电气化铁路远动系统音频模拟通道调试、检测、维护必不可少的便携式测试设备。

2.特性
l         采用通道收/发数据监视和载波侦听两种方式测量音频远动通道,使用方便,判断准确
l         具备自发自收功能,方便载波频率确定
l         信号接收灵敏度高,接收信号电平范围为-6~-25dB
l         可选择衰减电路的投切,可靠保证不影响原有设备的通信质量
l         调制解调芯片功能强大,具备FSK/DPSK等调制方式
l         调频、调相两种调制工作方式切换方便灵活。
l         主呼、应答工作方式切换方便。
l         标准RS232数据接口,方便通道收/发数据的准确监视
l         采用蓄电池供电,噪声信号小且无需单独提供工作电源
l         蓄电池具有完备的充电电池管理功能。
l         多种功能指示灯便于通道状态的观察
l         装置小巧,携带、使用方便。
三、技术参数
l         充电电源:220V AC标准电源:用电源适配器,适配器输入电压范围AC220V±10%
l         功耗:12V/180mA
l         工作温度:0~60℃
l         通道接口

通道标识
接口方式
输入频率
输入电平
接口速率
接收
音频插座
1200/2400Hz
-6~-25 dB
1200bps
发送
音频插座
1200 /2400Hz
-6~-25 dB
1200bps
侦听
音频插座
300~20000Hz
-6~-25 dB
——


l         数据接口

接口标识
接口类型
物理接口
接口速率

RS-232
RS232
DB9(针式)
300~19.2kbps



l         电源接口

接口标识
接口类型
电压
极性

电源
孔式插座
16VDC
内“+”,外“-”



l         开关和旋钮

开关/旋钮标识
开关类型
开关功能


功放
按键
功放投切


衰减
按键
衰减投切


通信方式
按键
主呼/应答方式切换


电源
船形
电源开关


音量
旋转电位器
音量调整

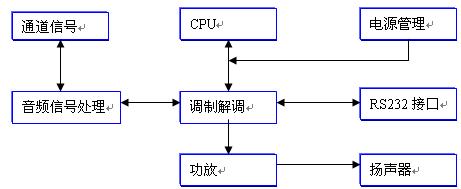

4.功能框图


五.外形尺寸
外形:198*72*178
重量:2kg
