GM-920通讯管理器

发布时间:2006-5-31 15:09:10   被阅览数:3405次

一、产品概述
GM-920 是一种通讯管理装置,适用于配电所综合自动化系统所内通信的管理,同时还实现与调度系统通信的接口功能。


二、技术特点

1、  支持配电所综合自动化系统所内通信的标准规约,如IEC60870-5-103,MODUS
2、  支持与调度系统通信的标准规约,如IEC60870-5-101, IEC60870-5-104等
3、转发控制中心和当地监控后台计算机的各类命令,如遥控、召事件、读/写定值、召电度、召录波、校时等命令。
4、收集各类装置的所有信息,如遥信、事件、遥测、电度、录波等信息,并转发控制中心和当地监控后台计算机
5、灵活配置多种通讯接口
(1)       串口:6路RS232,其中4路RS232串口(可带MODEM)可用于远方通讯;1路RS232串口用于当地调试;1路RS232用于在线监视和程序烧写
3路RS485,用于实现与各种智能设备的接口
波特率:600~38400
通讯距离(RS232串口:15m;RS485:2km)
(2)       CAN_BUS接口:2个,12路光纤接口
波特率:50k~250k
通讯距离: 2km
(3)       以太网接口: 2个
      波特率:10M
通讯距离: 200m






三、技术参数

指标
参数
工作电源
220VAC/频率50Hz或220VDC/110VDC;(订货时说明)

MODEM参数


MODEM采用DPSK、FSK、QAM调制方式,通信线二线/四线可选,信号发送电平可由软件调节。通信速率1200bps/2400bps.
•符合CCITT V.21,V.22,V.22bis,V.23,Bell212A标准
•接收电平:≥-41dB
•通过远方命令自动对本站模拟调制信号的发送电平进行调整,调整范围在- 21dB~-6dB

通讯物理介质

采用屏蔽双绞线、屏蔽电缆、光纤、超五类屏蔽网线。

GPS参数

1、GPS为SPS全视野定位,串行异步单通道输出,数据传输数率4800bps
2、时间精度为110±20ns,没有累计误差
3、冷启动时间小于40s,热启动时间小于12s
4、自动初始化时间小于120s
5、GPS时钟接入,程控校时,自动校时(本身校时和向下位机校时)

通讯规约

1、远动规约: DL/T 634-1997(IEC 60870-5-101-1995)、IEC 60870-5-104、DL 451-91、DNP 3.0、SC1801
2、所内规约:DL/T 667-1999(IEC 60870-5-103-1997)、MODBUS、SC1801、Q/CDGM905-2002
绝缘
各不同电压等级的各导电回路之间及对地用500V摇表测量绝缘电阻不小于30MΩ
耐压
1、直流回路对地:2kV(工频,1min)
2、信号回路对地:1kV(工频,1min)
抗电磁干扰
辐射电磁场干扰满足GB/T 14598.9-1995的Ⅲ级要求
静电放电干扰满足GB/T 14598.14-1998的Ⅲ级要求
快速瞬变脉冲干扰满足GB/T 14598.10-1996的Ⅲ级要求
使用环境
储运环境温度: -25℃~+70℃
运行环境温度: -10℃~+55℃(内带加热器,满足-25℃~+55℃)
相对湿度: 5%~95%无凝露
大气压力: 80~110kPa
海拔高度: <4000m
机械性能
通过1级振动响应、冲击耐久及碰撞检验

四、附

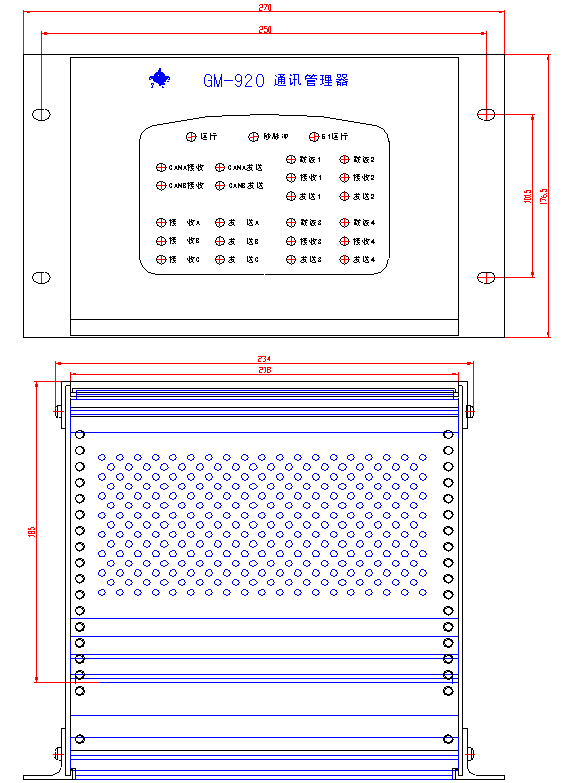

装置外形图
