产品简述

GM-RLCS铁路投光灯遥控系统由上位机及组态软件，无线通信装置，无线路由器，移动控制器，无线通信终端，远程控制装置和投光灯组成。

铁路投光灯遥控系统是将控制、信号采集、无线数据通讯、数据处理、故障分析等功能于一体的自动化系统。

自动进行投光灯的开关控制，便于铁路场站统一管理和节省电能，有效提高投光灯管理工作人员的工作效率。

该系统投入运行后，管理人员在控制中心计算机上进行投光灯的控制，能够根据现场作业需要进行配置实现投光灯的程序控制，并且在计算机上能够实时显示各组投光灯的工作情 况，提高场站作业的自动化程度。另外设置了手持遥控器用于在现场进行控制，便于现场开关灯控制和维修维护作业。

适用对象：大中型火车站、编组站、集装箱站、车辆段。冶金、矿区照明等。

这些场所的投光灯设置特点为：满足管辖范围内作业场所的照明要求，投光灯分布广而多，但是实际运行中往往是只有部分场所在作业，其他部分只需要少量的照明即可，故存在集中遥控的需求。分组控制，节省电能。集中控制，便于管理。不存在控制电缆的维护问题。与国家倡导的建设节约型社会相吻合。

产品应用：

·GM-RLCS铁路投光灯遥控系统安装在控制中心计算机上.

·GM-RECD远程控制装置在机柜中的安装在控制机柜内部，在该机柜中还安装了控制接触器、电流互感器、空气开关、接线端子等。

·GM-MoCo移动控制器是GM-RLCS铁路投光灯遥控系统中的手持移动控制产品

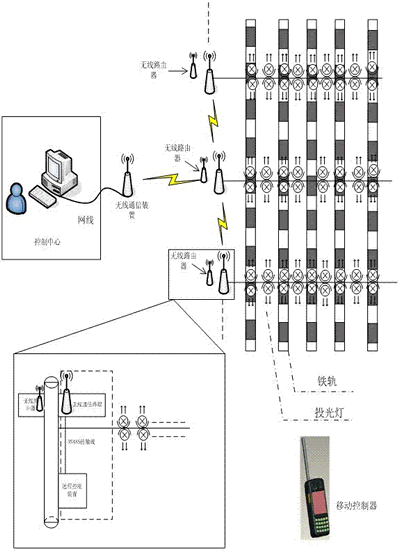

GM-RLCS系统示意图

GM-MoCo移动控制器概述

GM-MoCo移动控制器是GM-RLCS铁路投光灯遥控系统中的手持移动控制产品。主要功能为现场对铁路场站投光灯组进行打开和关断控制。便于现场进行灯组控制，满足区域作业照明亮度的要求，对铁路投光灯遥控系统产品的检测、检修也提供了极大的方便。

采用了工业级ARM 的32 位嵌入式微处理器，它具有处理速度快、性能稳定、功耗低等特点，并内置64M 数据存储器和512k 程序存储器，具有存储量大，数据保存时间长。

采用了长寿命的160x160 点阵的特大显示屏幕和21 个按键键盘操作；采用了ZigBee通信技术，具有自动跳频功能。通信频段（2.4GHz）为国际通用的ISM频段，用户使用无需申请，组网方便，适用于铁路场站、矿山、码头等局部无线网络的通信。在空旷环境里的通信距离最远可达1200 米，最高通信速率可达300kBit/s。

符合目前工业控制智能化、系统化的两大趋势，具有高可靠性，无线集成等特点，主要用于铁路场站灯光控制等领域，达到节能、环保的目的。

GM-ReCD型远程控制装置

GM-ReCD型远程控制装置是GM-RLCS铁路投光灯遥控系统产品中的终端控制产品。主要功能为接收系统中上位机的信息后完成相应控制或者测量功能后再将上位机需要的信息返回给上位机。还负责完成对分组投光灯的遥控、遥信操作及电流的遥测，其硬件配置先进可靠，采用高性能的MCU确保系统的实时性、可靠性；电源输入过流、过压防护，以及所有对外端口处完善的EMC防护措施，确保装置的电磁干扰防护能力达到4级水平；适用于铁路、矿山、码头等大型需要进行投光灯遥控的场合。

●宽范围AC输入电压：装置供电电源采用单相165~265VAC或三相AC380V，适用范围广、无需其他转换。

●标准的通信接口：系统提供1个RS-485接口。

●超强的电磁防护：无论是电源输入、通信接口，还是各类测控端子处，均采取了完善的电磁防护措施，装置的电磁干扰防护等级高达4级。

●通信规约：IEC608-70-5-101:2002标准规约。

●标准的通信规约： 装置支持IEC608-70-5-101：2002现场通信规约, 装置支持自定义扩展规约。

●遥信功能：采用光电隔离、数据死区判断去除遥信抖动,支持遥信SOE功能, 最多支持7位遥信输入,支持遥信SOE功能。

●遥控功能：采用多级驱动保证遥控输出的可靠性,最多支持6路遥控输出。

●维护调试功能：通过RS-485串口可查看系统遥信当前値,通过RS-485串口可监视系统各通讯接口的通讯报文。

●看门狗功能： 装置配置硬件看门狗，具备上电或其它异常情况下的自启动功能。

●宽电压输入范围： 装置供电电源使用165~265VAC，适用范围广,供电电源高压、过流保护。
