分布式调度管理自动化系统

发布时间:2012-8-31 15:29:47   被阅览数:5319次

产品概述

分布式调度管理自动化系统,秉承开放式分布系统的设计理念,采用业界最先进的网格计算和面向服务的SOA架构技术,借鉴GM-2000系统在铁路行业的成功应用经验,构建了高度可靠、扩展自如、超大规模的新一代工业监控通用平台。

分布式调度管理自动化系统,充分满足不同层次用户的需求,可由小容量的单机版系统,轻松扩展至超百万I/O点的超大规模系统,尤其适用于客运专线综合SCADA系统、城市轨道交通综合监控系统、普速铁路供电调度系统整合等应用领域。
系统功能:控制、监视、显示、打印、历史记录、报警、时钟同步、安全管理、系统维护、修改和扩展

系统功能

控制功能:调度员可在相应的调度工作站显示器画面上对牵引供电、电力配电和动力及环境监控设备进行遥控操作,支持单控和程控两种方式、支持开关模拟置位、挂牌操作

监视功能:实时监视被控站对象的运行状态、运行工况及各种异常或事故状态

显示功能:实施动态显示地理图、供电系统图、供电臂图、接触网图、综自系统配置图、电气主接线图、遥信类表、遥测列表画面
实时报警及事件窗口显示并配有事故、预告音响提示
各电压、电流、功率、温度、风速等遥测量的实时测量值
各遥测量的实时动态曲线、历史曲线图或统计图
各类历史记录及报表
各种故障报告、故障录波和整定参数
屏幕拷贝

历史记录功能:形成各测量值的整点数据历史记录库
形成事件记录及操作记录的历史记录
形成各种日报、月报、年报
形成故障报告、故障录波曲线的历史记录
所有历史记录均采用高效压缩算法,可较长时间保存

报警功能:越限报警:当测量值越限时,显示和打印报警信息
预告报警:当设备或线路异常时,显示和打印报警信息
事故报警:当保护动作时,显示和打印报警信息

时钟同步功能:采用带GPS时钟源的NTP时钟服务器,保证控制站各计算机的时钟同步精度小于1ms

安全管理功能:IT域管理,建立专有的SCADA系统专用域,无授权人员无法进入

配置专业病毒防护软件防范潜在的计算机病毒侵扰

设置硬件防火墙和防入侵设备,杜绝与外部系统接口时的安全隐患

系统维护、修改和扩展:完成系统数据、画面及运行参数的建立及修改;
历史数据库以多种数据格式(如EXCEL、word、pdf等)转存到可读写光盘上,以便于用户进行数据库的深层次开发及分析。

系统技术特点

技术先进,采用开放式SOA架构,支持广域分布部署及统一的命名空间,N+1备用方式, 构建灵活先进的监控平台

伸缩自如,满足I/O监控点数仅百点的小规模单机系统到超百万I/O点的大规模网络系统的扩展需求;

规模超大,支持多达100台服务器,400台客户端,I/O点数150万点的超大规模SCADA系统的监控需求;

二电合一,除提供牵引供电系统的全部监控功能外,还具备电力配电系统专有的故障判断功能;

完善的数据存储备份方案,采用全光纤SAN存储系统并辅以磁带库备份的双重存储技术,确保数据的永不丢失;

高效的数据压缩算法,历史数据压缩比高达50:1,确保海量实时监测数据的无损长期存储,从而展现极小时间分辨率下的历史趋势曲线;

历史数据的存储转发技术,确保历史存储系统故障时,所有重要数据在当地得以保存,并在存储系统恢复工作时上载

高精度的时钟同步系统,GPS时钟并辅以高精度的NTP网络时钟协议,确保调度系统各计算机节点的时钟误差小于1毫秒;

系统核心设备采用高可靠、高可扩展性的模块化结构,满足SCADA系统分阶段实施的应用需求;

提供专用的IT域管理模式,系统设置独立的域控制服务器,增强了对SCADA基础IT系统中所有计算机资源的保护;

强健的网络安全措施,系统配置硬件防火墙、防入侵检测设备和专业的网络版杀毒软件,杜绝系统内外的一切安全隐患;

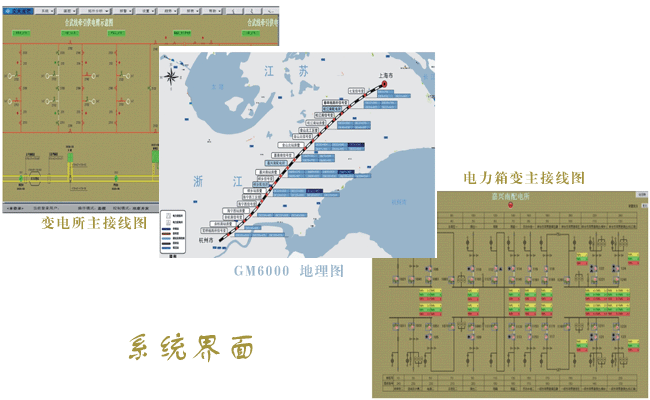

监控画面类型丰富,用户可在地理图、供电系统图、供电臂图、接触网图、综自系统配置图、主接线画面间无缝切换,满足多元业务的监控需求;

采用多屏显示技术,可以同时监视多个被控站设备运行情况,扩大调度员的监控视野;

支持SDH、MSTP传输网络下的环形、T形、点对点、混合型等多种通道结构

支持多种IEC标准远动通讯规约,如IEC60870-5-101、IEC60870-5-104等

应用实例

正在建设的客运专线综合SCADA系统的北京、武汉、广州调度所采用分布式调度管理自动化系统,涉及到的客专线路包括 合武客专石太客专武广客专郑西客专沪杭客专广深港广珠城际哈大客专

历年荣誉

四川省2010年度自主研发优秀软件产品”一等奖(证书编号:软优20108008)

《分布式综合调度管理自动化系统软件》2010年获得了由四川省经济和信息化委员会颁发的软件产品登记证书,有效期5年
