GM-OPU接触网开关光纤监控装置

发布时间:2012-8-31 14:47:06   被阅览数:4955次

概述

GM7-OPU接触网开关光纤监控装置由GM7-B/IO远程监控单元、GM7-B/DYGL10电源管理装置(选配)、GM-R/L2光纤终端盒和GM-RBH2电源及浪涌保护单元等设备集成,产品先进可靠,系统核心采用高性能的DSP确保系统的实时性、可靠性;电源输入过流、过压防护,以及所有对外端口处完善的EMC防护措施,确保装置的电磁干扰防护能力达到4级水平。本装置适用于各种类型接触网隔离开关的监控环境中。

GM-OPU接触网开关光纤监控装置通过GM7-B/COM智能通讯管理装置与主站之间通讯,完成系统对接触网开关的监控。

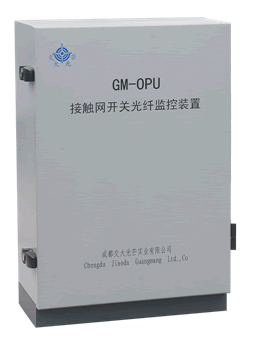

产品图片

系统技术特点

先进的全光纤通信:无论是现场总线、还是远传通信接口均采用全光纤通信接口,以有效抵御来自工业环境的 强大电磁干扰。

先进的以太环网技术:与调度端通信采用快速环形以太网交换技术,并支持双环形通道配置,环网的切换时间小于300ms,光接口/电接口可选,大大增强了远程通信接口的可靠性和实时性。

蓄电池后备供电:可以选配带有智能电池管理功能的电源管理装置(内置蓄电池),即便在AC和DC输入电源失效的情况下,还可以由后备直流电池供电,同时向控制中心发出告警信息。

便捷的远程WEB浏览:高性能CPU处理器嵌入实时WEB服务,通过监控网络即可实现远程的WEB浏览功能,装置运行状态及历史记录一览无遗,大大提高装置的远程维护能力。

完善的维护工具:通过Console维护口或远程WEB浏览,可查看系统的自检记录、通信报文、操作记录和故障报告等,便于故障的查找与定位。

系统技术参数

指标
参数
处理器
高性能的32位浮点DSP
工作电源
AC 165~ 265V/50Hz
可选配电源管理装置,在AC输入电源失效时提供后备电源
整机功耗不大于10W
输入输出保护
通讯接口
1个单/多模光口
1个RS-485接口
通讯规约
MODBUS标准规约
用户提出的其他规约及其扩展
环境条件
环境温度 :-25℃~70℃ (普通型)
            -40℃~70℃ (超低温型,需定制)
相对湿度:5%~95%
海拔高度:不大于4000m
振动   水平加速度:0.5g;垂直加速度:0.2g
地震强度:8级
绝缘性能
满足GB/T 13729---2002要求
电磁兼容指标
抗电快速瞬变脉冲群干扰影响       4级
抗静电放电干扰影响               4级
抗工频磁场干扰影响               4级
抗辐射电磁场干扰影响             4级
抗浪涌干扰影响                   4级
抗电源电压突降和中断干扰影响     2级
装置尺寸
450mm(长)×250mm(宽)×680mm(高)
安装方式
户外壁挂式或抱杆式安装,或集成安装于网开机构箱内
