GM7-A型智能监控装置系新一代的分布式、模块化的数据采集与监控终端,集远方终端设备(RTU)、馈线自动化终端(FTU)和信号电源监控装置(STU)功能于一身,适应于各类箱式变电站、10/0.4KV低压变电所、低压信号电源、开关站、环网柜等监控站点。
GM7-A智能监控装置在吸收和借鉴国内外铁路和电力系统配电网自动化成熟产品的基础上,结合我公司多年从事铁路供电监控的丰富经验,并充分考虑铁路10KV配电系统的特点,结合嵌入式系统网络化/p、智能化,以及控制、测量、故障分析和数据通信一体化的发展趋势,除具备传统的遥信、遥控、遥测、遥调四遥功能外,还具备故障录波、故障判断和故障切除等馈线自动化功能,可广泛用于配电系统,尤其是客运专线10KV配电自动化系统。

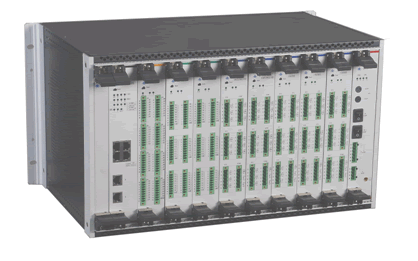

GM7-A产品图片
可靠的在线热插拔:所有电路模板均支持在线热插拔技术,减少装置中断时间,提高系统可维护性。
灵活的组态配置:遥控/遥信/遥测模板的数量可根据不同的容量需求灵活配置,任意插放。
冗余的电源配置:支持双电源冗余配置,具备交流、直流同时输入的能力,大大提高装置的可靠性。
先进的以太环网技术:光接口/电接口可选,大大增强了远程通信接口的适应性、可靠性和实时性。
可靠的远程参数整定和程序下载:通过监控网络即可实现装置的远程参数整定和程序下载,大大提高装置的远程维护能力。
便捷的远程WEB浏览 :采用嵌入式实时WEB服务器,通过监控网络即可实现装置的远程WEB浏览功能,装置运行状态及历史记录一览无遗。
详实的故障录波:每一路电流/电压采集量均可具备故障录波功能。
准确的故障判断:基于高精度的故障电量采集和分析算法,准确实现对三相短路、二相短路、二相接地、单相接地等各种故障类型的判断。
超大的监控容量:标准配置为24路遥控,128路遥信、75路遥测,通过装置级联最大可支持150路双点遥控,700路单接点遥信、400路遥测。
完善的维护工具:通过CONSOLE口或远程WEB浏览或远程TELNET,可查看系统的自检记录、通信报文、操作记录和故障报告等,便于故障的查找与定位。
指标 |
参数 |
处理器 |
高性能的32位嵌入式处理器 |
高性能的32位浮点DSP | |
工作电源 |
AC 90~ 265V/50Hz |
DC100~250V | |
交流/直流输入自动无间断切换 | |
整机功耗不大于40W | |
输入输出保护 | |
通讯接口 |
2个10M/100M光/电以太网接口,支持点对点的接口或环型接口 |
2个RS-232电接口 | |
1个维护CONSOLE口 | |
1个GPS系统时钟RS-232接口 | |
通讯规约 |
远动规约:IEC60870-5-104、 IEC60870-5-101 |
现场规约:MODBUS-RTU | |
用户提出的其他规约及其扩展 | |
时钟系统 |
GPS精度为1ns |
环境条件 |
环境温度 :-25℃~70℃ (普通型)
-40℃~70℃ (超低温型,需定制) |
相对湿度:5%~95% | |
海拔高度:不大于4000m | |
振动 水平加速度:0.5g;垂直加速度:0.2g | |
地震强度:8级 | |
绝缘性能 |
满足GB/T 13729---2002要求 |
电磁兼容指标 |
抗电快速瞬变脉冲群干扰影响 4级 |
抗静电放电干扰影响 4级 | |
抗工频磁场干扰影响 4级 | |
抗辐射电磁场干扰影响 4级 | |
抗浪涌干扰影响 4级 | |
抗电源电压突降和中断干扰影响 2级 | |
装置尺寸 |
482.6mm(宽)×280mm(深)×265mm(高) |
安装方式 |
标准19’上柜安装方式 |
GM7系列产品被列入2010年成都市地方名优产品推荐目录
