GM7-C智能测控装置是分布式的数据采集与监控终端，即远方终端设备（RTU）。GM7-C智能测控装置的功能丰富强大，除具备常规三遥功能外，还具有故障判断准确、故障录波详实、参数整定灵活、运行记录完整、维护软件丰富等特点。
GM7-C智能测控装置的硬件配置先进可靠， 32位高速浮点DSP和16位A/D采样确保数据采集的实时性和高精度；电源输入过流、过压防护，以及所有对外端口处完善的EMC防护措施，确保装置的电磁干扰防护能力达到4级水平；现场总线可采用光纤通讯方式，以抵御来自工业环境的强电磁干扰。与GM7-B配合使用，可适用于各类箱式变电站、10/0.4KV低压变电所、低压信号电源、开关站、环网柜等监控场所。

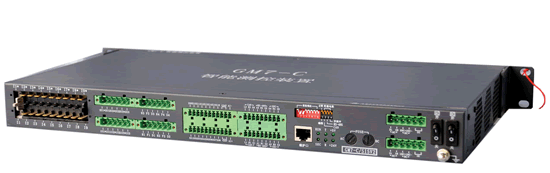

GM7-C产品图片
先进的全光纤通信：论是现场总线、还是远传通信接口均可采用全光纤通信接口，以抵御来自工业环境的强电磁干扰。
遥测电流端子拔出后自动短连流互输出：采用专利技术的电流输入端子，在端子拔出时，自动短连流互输出，确保相关设备不被损坏。
强大的级联功能：当监控容量超过单台GM7-C装置的配置容量时，可通过级联方式连接多个GM7-C装置，以扩展监控容量。GM7-C可扩展多达32个装置的级联，最大监控容量可以达到128路遥控对象、512路遥信点、288路电流测量、96路电压测量、32路直流电压/电流测量。
详实的故障录波：每一路电流、电压采集量均具备故障录波功能，录波启动条件可远程整定。
准确的故障判断：基于高精度故障电量的采集和分析算法，准确实现对三相短路、二相短路、二相接地、单相接地等各种故障类型的判断。
准确的越限报警和相序报警：基于高精度故障电量的采集和分析算法，准确实现对系统遥测越限告警、系统相序告警。
完善的维护工具：通过Console维护口浏览，可查看系统的自检记录、操作记录和故障报告等，便于故障的查找与定位。
|
参数 | |
|
标准容量 |
遥控：4 |
|
遥信：16 | |
|
电流：9 | |
|
电压：3 | |
|
直流电压/电流：1 | |
|
处理器 |
高性能的32位浮点DSP |
|
工作电源 |
AC 90~ 265V/50Hz |
|
DC100~250V | |
|
交流/直流输入自动无间断切换 | |
|
整机功耗不大于20W | |
|
输入输出保护 | |
|
通讯接口 |
1个RS-485电口、1个CAN电口 |
|
1个CAN光口 | |
|
1个Console维护口 | |
|
通讯规约 |
MODBUS-RTU标准规约 |
|
用户提出的其他规约及其扩展 | |
|
环境条件 |
环境温度 ：-25℃~70℃ （普通型）
-40℃~70℃ （超低温型，需定制） |
|
相对湿度：5%~95% | |
|
海拔高度：不大于4000m | |
|
振动 水平加速度：0.5g；垂直加速度：0.2g | |
|
地震强度：8级 | |
|
绝缘性能 |
满足GB/T 13729---2002要求 |
|
电磁兼容指标 |
抗电快速瞬变脉冲群干扰影响 4级 |
|
抗静电放电干扰影响 4级 | |
|
抗工频磁场干扰影响 4级 | |
|
抗辐射电磁场干扰影响 4级 | |
|
抗浪涌干扰影响 4级 | |
|
抗电源电压突降和中断干扰影响 2级 | |
|
装置尺寸 |
482.6mm（宽）×246mm（深）×44mm（高） |
|
安装方式 |
标准19’上柜安装方式 |
