GM-900 配电所综合自动化系统

发布时间:2006-5-30 0:06:28   被阅览数:7040次

  GM-900配电所综合自动化系统秉承面向对象、分层分布式(DCS)、基于公共平台的设计思想,系统的站级管理层与网络层设备通过基于TCP/IP的高速以太网连接,网络层采用高抗干扰的光纤现场通信网络,保护测控装置可嵌入式分布安装于间隔层设备中。

  GM-900配电所综合自动化系统溶汇了当前最先进的保护和监控技术、广泛接受的通讯标准以及图形化的应用软件包、强大的运行管理记录功能,为35KV,10KV及以下电压等级变、配电所、电厂、企业配电所及自备发电机组等的保护测控系统提供了颇具竞争力的完整解决方案。

  GM-900配电所综合自动化系统具有自动化程度高,组态灵活,安装方便的突出优点,可大大减少集成成本和工程量,易于系统故障的分析与隔离,尤其是其独有的光纤现场网络技术大大增强了系统的抗干扰性,可广泛适用于石油、化工、冶金、矿山、水厂、工厂等工业动力系统。


GM-900系列配电所保护测控装置

GM-900配电所保护测控装置是基于面向对象思想设计生产的新一代分层分布式(DCS)、基于公共平台的模块化、数字式电力保护及测控装置。集保护、控制、测量和数据通信功能于一体,具有遥测、遥信、遥控、电能统计、微机保护、网络通信和信息监视等功能,适用于电压等级35kV10KV及以下电压等级的变电站、开关站、电厂、企业配电所及自备发电机组,可应用于石油、化工、冶金、矿山、水厂、工厂等工业动力系统。

GM-900系列保护测控装置溶汇了多种高等级的保护和监控技术、广泛接受的通讯标准以及方便的应用软件包、强大的运行管理记录功能,为诸多应用要求提供了颇具竞争力的完整解决方案。



系统典型配置

GM-900系列保护测控装置用于配电所综合自动化系统的典型配置如下图所示:



装置品种

GM-967A 线路保护测控装置                    GM-951B 馈线保护测控装置
GM-959B电容器保护测控装置                  GM-988B 变压器保护测控装置
GM-968B自闭贯通线保护测控装置              GM-973A 电压监测及信号装置

技术特点

GM-900系列保护测控装置包括线路保护、馈线保护、电容器保护、变压器保护、自闭贯通线保护和差动保护等一系列的保护测控装置,同时还包括电压监测及信号装置以及用于全站通讯集中管理的通讯管理器。
采用一个装置对应一个保护测控对象的应用模式,包含了保护测控对象所需的完整功能要求,组态灵活,减少集成成本和工程量,易于系统故障的分析与隔离。
包含完整的短路保护、电能质量灾害保护、运行安全保护、设备故障保护以及二次设备故障保护。
包含设备监控、运行记录、统计等管理功能。
完整的故障数据记录及故障录波功能,故障分析更迅捷。
全部数据均能掉电保持,即使是遥测越限与遥信变位数据、故障状态数据,也能在不确定的暂态故障后确保完整。
透明的内部工作数据,配以分析管理软件包,使系统维护更便捷,诊断故障隐患,防患于未然。

通讯接口配置有光电隔离的RS485/232CANBus接口,通讯介质为光纤或屏蔽双绞线可选;波特率从1200-250k可设置
 通讯规约遵循IEC6087-5-103MODBUS等广泛采用的应用标准,组网容易。

技术参数

工作电源: AC220V/频率50Hz  DC220V/DC110V
功耗: <15W(动作时<20W)
模拟量检测范围及整定范围: 电压:1.5Un(整定范围5.0V~149.99V,步长0.01V,整定误差<±3%)
保护电流:100A(整定范围1.0A~99.99A,步长0.01A,整定误差<±5%)
测量电流:10.0A(整定范围0.3A~9.99A,步长0.01A,整定误差<±1%)
零序电流:1.5A(整定范围0.1A~1.50A,步长0.01A,整定误差<±3%)
时间整定范围0.00S~650.00S(步长0.01S)
频率测量及整定范围40.00Hz~60.00Hz(步长0.01Hz)
滑差整定范围0.10Hz~10.00Hz(步长0.01Hz)
系数整定范围0.10~1.99(步长0.01)
精度: 电流/电压: 0.5%  功率: 1%  频率: 0.05Hz  角度: 0.5°
延时误差:1%+30mS
开关量输入分辨率:2ms
瞬动时间: 小于40mS(过量保护值≥1.2倍整定值,欠量保护值≤0.8倍整定值)
输出继电器出口触点容量: 长期接通5A
分断能力: 感性负载DC250V/50W,AC400V/5A
绝缘和耐压: 满足DL/630-1997标准
抗电磁干扰: 辐射电磁场干扰满足GB/T 14598.9-1995的Ⅲ级要求
静电放电干扰满足GB/T 14598.14-1998的Ⅲ级要求
快速瞬变脉冲干扰满足GB/T 14598.10-1996的Ⅲ级要求
机械性能: 通过1级振动响应、冲击耐久及碰撞检验
工作环境: 工作温度: -10℃~+55℃
储存温度: -25℃-+70℃
相对湿度: 5%~95%无凝露
大气压力: 80~110kPa
海拔高度: <4000m

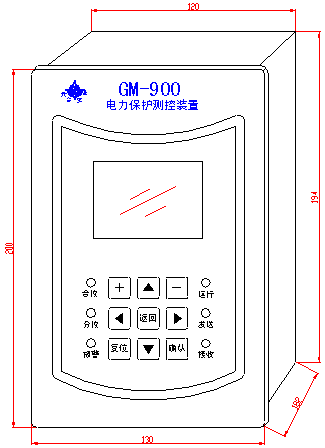

外形尺寸

外形: 面板130(W)×200(H),本体120(W)×194(H)×170(D)
安装: 嵌入式安装,建议开孔122(W)×196(H)。
壳体: 铝材 密闭防尘   重量: 2kg
插件安装:后插式。
