产品介绍

GM-2000交流采样装置

发布时间:2006-4-13 14:56:29   被阅览数:3752次

一、产品概述
GM-2000交流采样装置是我公司开发的新型的交流采样系统。该系统采用分散式结构设计,网络化通讯,大规模贴片IC等先进技术,具有接插灵活、扩展方便等优点,适用于10KV~110KV各等级的变电所的数据采集。GM-2000交流采样装置采用高速数字信号处理器DSP(16位处理器) TMS320F206,8通道双极性,14位A/D转换芯片MAX125CEAX,完成2×4路模拟输入电量的同时采样、分时转换。
二、特
GM-2000交流采样装置最大可完成48路交流量的采样,每个交流采样装置由多个采样单元组成,分别完成8路交流电量的多种组合方式,实现对4路电压/电流或8路电流的有效值测量;采用二元件法和三元件法完成功率、电度、功率因数的测量。并且通过对主变压器进线和馈线的采样数据,计算主变压器进线的电流和电压。
GM-2000交流采样装置提供RS-485和RS-232标准异步串行接口,
测量方式选择    功率测量:一次接线:3相4线;3相3线
有效电量:4电流,4电压;或8电流
电流量程:额定值0~1A;或0~5A
电压量程:额定值0~100V
三、技术参数
l         电压
Ø         额定电压有效输入:100V,50HZ
Ø         测量范围:标称值的5%~150%
Ø         精度:测量范围内±0.1%
l         电流
Ø         额定电流有效输入:1A  50HZ,5A  50HZ
Ø         测量范围:标称值的2%~150%
Ø         精度:测量范围内±0.1%
Ø         连续过载:标称值的200%
Ø         热过负荷:2倍标称值连续;100倍标称值1秒
Ø         相应频率:50HZ系统的频响45HZ到1200HZ
l         有功和无功
Ø         额定电流、电压有效输入:0~5A   0~100V   50HZ
Ø         测量范围:有功功率: 500VA  0~225%;无功功率:500VA  0~225%
Ø         精度:测量范围内±0.2%
l         有功电度,无功电度
Ø         计量范围:有功电度0~7.5×150Wh;无功电度0~7.5×150Vach
Ø         精度:有功电度0.3%;无功电度0.8%
l         频率
Ø         测量响应范围:±1V≤幅值≤±10V;39HZ≤频率≤2.5MHZ
Ø         测量精度:时间分辨率400ns
l         模拟量遥测误差≤0.5%
l         事件顺序记录分辨率(RTU)≤10ms
l         误码率:在信噪比为17dB时:不大于10-5(针对MODEM)
l         平均无故障间隔时间(MTBF)>10000小时
l         装置绝缘和耐压水平:满足IEC870, GB/T 13729, GB/T13730规定
l         被控站装置的高频适应能力:满足GB/T 13729, GB/T 13730规定
l         工作条件:温度范围:-10℃~+50℃   湿度范围20~95%无凝霜
l         储藏条件:温度范围:-20℃~+80℃   湿度范围 20~95%无凝霜
l         相对湿度(25℃):月平均不大于90%  日平均不大于95%
l         振动强度:当频率f≤10Hz时,≤0.3mm  当频率150Hz>f>10Hz时:≤1m/s2
l         稳定性:温度范围:-10℃~+50℃,最大100ppm/℃  长期稳定性每年0.15%

四、外形尺寸

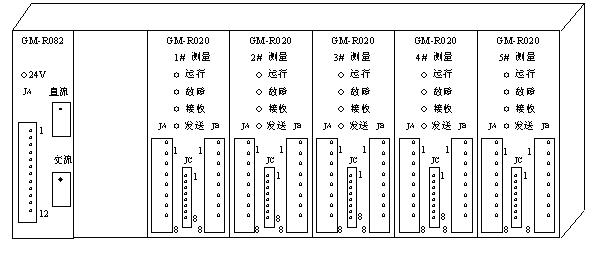

GM-2000交流采样装置为3U高19’的标准机箱,如图所示:
